• 产品名称:多功能电力仪表电流表

  • 产品型号:PZ96-E4/M
  • 产品厂商:安科瑞
  • 产品价格:770
  • 产品文档:
你添加了1件商品 查看购物车
简单介绍:
该系列仪表采用交流采样技术,能分别测量电网中的电流、电压、功率、功率因数和电能等参数,可通过面板薄膜开关设置倍率。带RS-485通讯接口,采用Modbus或Profibus协议;也可将电量信号转换成标准的直流模拟信号输出;或带开关量输入/输出,继电器报警输出等功能。
详情介绍:

安科瑞PZ96-E4/M多功能电力仪表电流表输出DC4-20mA或 0-10V

1 概述
该系列仪表采用交流采样技术,能分别测量电网中的电流、电压、功率、功率因数和电能等参数,可通过面板薄膜开关设置倍率。带RS-485通讯接口,采用Modbus或Profibus协议;也可将电量信号转换成标准的直流模拟信号输出;或带开关量输入/输出,继电器报警输出等功能。

2 型号说明

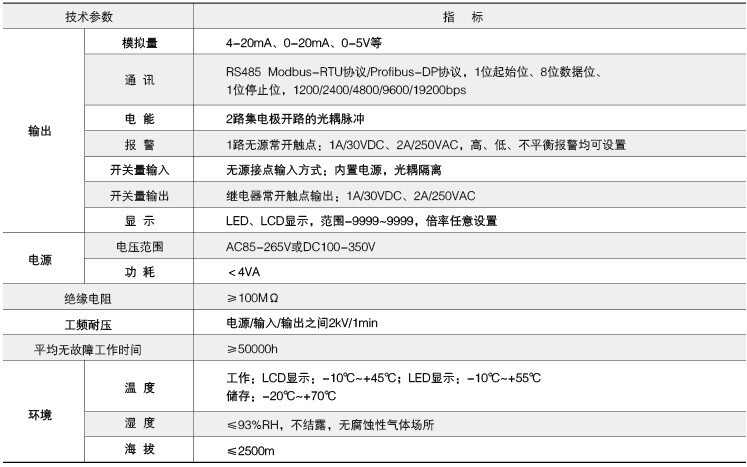

3 技术指标


4  产品规格
4.1 48型产品规格
●功能一览表

●外形及尺寸(mm)

4.2 72型产品规格
●功能一览表

注:
1、J(继电器越限报警输出)与第二路开关量输出复用;
2、PZ72(L)-E3(4)*多可带2路M(模拟量);
3、PZ72(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口;
4、PZ72(L)-E3(4)具备一路有功电能脉冲信号输出端口。

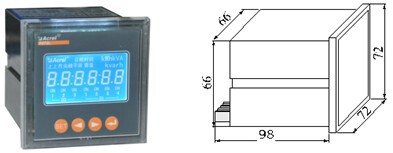

●外形及尺寸(mm)

4.3 80型产品规格
●功能一览表

注:
1、J(继电器越限报警输出)与第二路开关量输出复用;
2、PZ80(L)-E在选配KC(2DI/2DO)功能时无脉冲信号输出端口;
3、PZ80(L)-E3(4)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口,在选配KC(2DI/2DO、5DI/2DO)功能时无脉冲信号输出端口;
4、PZ80(L)-AI3、AV3*多可带3路模拟量输出。

●外形及尺寸(mm)

4.4 96型产品规格
●功能一览表

注:
1、J(继电器越限报警输出)与第二路开关量输出复用;
2、PZ96(L)-E3(4)在选配KC(4DI)功能时具备1路有功电能脉冲信号输出端口,在选配KC(2DI/2DO、4DI/2DO)功能时无脉冲信号输出端口;
3、PZ96(L)-AI、AI3、AV、AV3、F*多可带3路模拟量输出,PZ96(L)-P3(4)、E3(4)*多可带2路模拟量输出。

●外形及尺寸(mm)

4.5 42型产品规格
●功能一览表

注:
1、J(继电器越限报警输出)与第二路开关量输出复用;
2、PZ42(L)-AI、AI3、AV、AV3、F*多可带3路模拟量输出,PZ42(L)-P3(4)、E3(4)*多可带4路模拟量输出;
3、PZ42L-E4/H*多可带2路RS485通讯接口,一路Modbus-RTU协议,另一路可设置。

●外形及尺寸(mm)

5 接线端子
●电流表



●电压表(频率表同单相电压表)



●功率表

?
● 电能表

注1:适用于单相电能表及开关量为8DI/2DO的场合;
注2:适用于选配8DI/2DO的场合。

●PZ42L-E4/H
